УДК 621.643.412:006.354
Группа Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫКНА Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)

Конструкция и размеры

ГОСТ 12821-01


   1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).
   Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9, 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми. (Измененная редакция, Изм.№ 4).

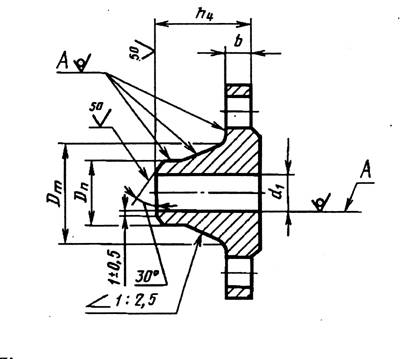

   2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1-10. (Измененная редакция, Изм. ¹ 2, 4).

Примечания:
1. Допускается обработка поверхностей А с шероховатостью Rа£ 100 мкм.
2. Допускается изготовление фланцев с другими видами разделки под сварку по технической документации, утвержденной в установленном порядке.

Таблица 1
Размеры в мм

Проход условный Dy Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 8 23 22 15 0,29 0,28 0,27 0,28 0,28
15 12 8 26 28 19 0.34 0,34 0,32 0,34 0,33
20 18 8 28 36 26 0,46 0,45 0,41 0,44 0,44
25 25 8 28 42 33 0,55 0,55 0,50 0,54 0,53
32 31 8 28 50 39 0,78 0,78 0,72 0,76 0,77
40 38 9 33 60 46 1,09 1,04 1,02 1,03 1,04
50 49 9 33 70 58 1,26 1,21 1,14 1,18 1,21
65 66 9 33 88 77 1,62 1,57 1,46 1,53 1,55
80 78 11 35 102 90 2,43 2,30 2,26 2,29 2,30
100 96 11 37 122 110 2,98 2,70 2,65 2,67 2,71
125 121 11 37 148 135 3,72 3,65 3,41 3,52 3,57
150 146 11 38 172 161 4,30 5,22 3,95 4,04 4,13
(175) 177 13 43 210 196 6,15 6,00 5,64 5,80 5,86
200 202 13 45 235 222 6,92 6,75 6,33 6,55 6,63
(225) 226 15 45 260 248 8,49 8,30 7,76 8,18 8,09
250 254 16 45 288 278 9,88 9,61 9,18 9,32 9.43
500 303 16 45 340 330 13,38 13,35 12,35 11,59 12,67
350 351 16 45 390 382 15,97 15,93 14,90 14,63 15,00
400 398 16 45 440 432 18,56 18,53 17,30 16,84 17,33
(450) 450 16 50 494 484 23,63 23,70 22,35 20,22 20,94
500 501 19 50 545 535 26,76 26,60 25,00 23,11 23,76
600 602 19 55 650 636 35,79 35,70 33,00 32,90 33.37
(700) 692 19 55 740 726 44,30 44,10 41,00 40,34 41,60
800 792 19 60 844 826 46,15 55,50 52,20 51,49 52,60
(900) 892 21 60 944 926 66,35 ¾ ¾ ¾ ¾
1000 992 21 60 1044 1028 73,44 ¾ ¾ ¾ ¾
1200 1192 23 65 1244 1228 92,92 ¾ ¾ ¾ ¾
1400 1392 23 65 1445 1428 101,02 ¾ ¾ ¾ ¾
1600 1592 23 65 1616 1628 135,27 ¾ ¾ ¾ ¾


Таблица 2
Размеры в мм

Проход условный Dy Py 0,6МПа (6 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 10 27 22 15 0,34 0,34 0,32 0,34 0,33
15 12 10 28 28 19 0,40 0,40 0,38 0,40 0,40
20 18 10 30 36 76 0,53 0,53 0,50 0,53 0,52
25 25 12 30 42 33 0,76 0,77 0,72 0,75 0,75
32 31 12 33 50 39 1,10 1,08 1,04 1,08 1,08
40 38 12 35 60 46 1,36 1,37 1,28 1,30 1,34
50 49 12 35 70 58 1,53 1,51 1,44 1,46 1,47
65 66 12 35 88 77 1,97 2,06 1,83 1,72 1,75
80 78 13 37 102 90 2,76 2,76 2,80 2,65 2,72
100 96 13 38 122 110 3,35 3,04 3,03 3,03 3,04
125 121 15 40 148 135 4,66 4,24 3,66 4,50 4,55
150 146 15 43 172 161 5,37 5,85 4,93 5,29 5,35
(175) 177 17 47 210 196 7,32 8,10 6,92 7,11 7,16
200 202 17 50 235 222 8,37 9,35 7,75 7,98 8,05
(225) 226 17 50 260 248 9,45 9,25 8,72 8,98 9,06
250 254 18 50 288 278 10,99 10,69 10,14 12,20 12,30
300 303 18 50 340 330 14,82 14,28 14,10 13,81 14,11
350 351 18 50 390 382 17,69 18,65 17,64 16,35 16,72
400 398 18 50 440 432 20,55 19,69 19,30 18,83 19,31
(450) 450 18 50 494 484 23,63 23,60 21,90 21,62 22,24
500 501 19 50 545 535 26,63 29,10 25,90 24,44 25,10
600 602 19 55 650 636 35,79 35,60 33,40 37,49 33,67
(700) 692 19 55 740 726 44,31 44,10 41,10 40,60 41,86
800 792 19 60 844 826 56,17 55,20 52,20 51,67 53,36
(900) 892 21 60 944 926 66,79 ¾ ¾ ¾ ¾
1000 992 21 60 1044 1028 73,51 ¾ ¾ ¾ ¾
1200 1192 23 70 1248 1228 111,43 ¾ ¾ ¾ ¾
1400 1392 27 85 1456 1428 156,58 ¾ ¾ ¾ ¾
1600 1592 32 95 1660 1628 218,57 ¾ ¾ ¾ ¾


Таблица 3
Размеры в мм

Проход условный Dy Рy 1,0 МПа (10 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 10 33 25 15 0,50 0,50 0,48 0,50 0,49
15 12 10 33 30 19 0,58 0,58 0,54 0,57 0,56
20 18 12 36 38 26 0,87 0,87 0,81 0,87 0,83
25 25 12 38 45 33 1,05 1,05 0,98 1,03 1,02
32 31 13 40 55 39 1,54 1,53 1,45 1,50 1,49
40 38 13 42 62 46 1,83 1,78 1,71 1,74 1,78
50 49 13 42 76 58 2,26 2,23 2,15 2,15 2,21
65 66 15 45 94 77 3,17 3,11 2,92 3,06 3,14
80 78 15 47 105 90 3,67 3,60 3,46 3,54 3,65
100 96 17 48 128 110 4,70 4,70 4,49 4,50 4,54
125 121 19 57 156 135 6,71 6,58 6,27 6,12 6,23
150 146 19 57 180 161 8,17 8,20 7,77 8,80 8,90
(175) 177 19 57 210 196 9,71 9,57 9,09 9,36 9,49
200 202 19 58 240 222 11,35 11,00 10,47 10,28 10,32
(225) 226 19 60 268 248 13,24 13,04 12,40 12,64 12,83
250 254 21 60 290 278 14,64 14,39 13,86 13,64 13,83
300 303 22 60 345 330 18,66 19,30 17,70 18,52 18,90
350 351 22 60 400 382 24,00 24,70 22,56 22,70 23,00
400 398 22 60 445 432 30,00 30,35 27,65 28,00 28,50
(450) 450 22 65 500 484 33,33 34,69 31,30 31,21 31,83
500 501 24 65 550 535 39,20 40,00 37,00 36,91 37,60
600 602 24 65 650 636 48,80 50,00 46,60 45,52 48,70
(700) 692 25 65 744 726 65,26 64,70 60,50 59,86 62,28
800 792 27 75 850 826 87,24 86,10 80,40 81,25 84,28
(900) 892 29 80 950 926 103,02 ¾ ¾ ¾ ¾
1000 992 29 80 1050 1028 119,19 ¾ ¾ ¾ ¾
1200 1192 33 90 1256 1228 179,91 ¾ ¾ ¾ ¾


Таблица 4
Размеры в мм

Проход условный Dy Рy 1,6 МПа (16 кгc/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 12 33 26 15 0,59 0,60 0,58 0,59 0,58
15 12 12 33 30 19 0,68 0,68 0,65 0,67 0,66
20 18 12 36 38 26 0,87 0,87 0,82 0,85 0,84
25 25 12 38 45 33 1,05 1,05 0,99 1,03 1,02
32 31 13 40 55 39 1,54 1,54 1,48 1,50 1,50
40 38 13 42 64 46 1,85 1,81 1,77 1,77 1,81
50 49 13 45 76 58 2,28 2,24 2,16 2,17 2,23
65 66 15 47 94 77 3,19 3,17 3,05 3,06 3,14
80 78 17 50 110 90 4,21 4,15 4,04 4,06 4,17
100 96 17 50 130 110 4,90 4,80 4,65 4,72 4,78
125 121 19 57 156 135 6,75 6,76 6,47 6,55 6,66
150 146 19 57 180 161 8,30 8,28 7,88 7,96 8,08
(175) 177 21 57 210 196 10,37 9,79 9,32 10,05 10,17
200 202 21 58 240 222 11,79 11,72 11,28 11,04 11,20
(225) 226 21 65 268 248 14,12 14,48 13,55 13,60 13,70
250 254 23 65 292 278 17,36 15,00 14,30 16,67 16,86
300 303 24 66 346 330 22,76 22,65 20,83 21,60 22,10
350 351 28 70 400 382 32,04 32,00 29,43 30,60 33,10
400 398 32 75 450 432 43,00 42,64 41,10 41,00 41,70
(450) 450 34 85 506 484 54,00 53,50 52,20 51,40 52,40
500 501 38 90 559 535 70,97 70,32 69,00 68,00 69,90
600 602 41 90 660 636 99,30 97,81 96,73 94,50 996,60
(700) 692 43 95 750 726 105,90 105,97 102,00 100,70 101,10
800 792 45 95 850 826 130,57 118,79 115,00 124,80 127,6
(900) 892 47 110 958 926 157,83 ¾ ¾ ¾ ¾
1000 992 49 110 1060 1028 203,39 ¾ ¾ ¾ ¾
1200 1192 51 125 1268 1228 284,94 ¾ ¾ ¾ ¾


Таблица 5
Размеры в мм

Проход условный Dy Рy 2,5 МПа (25 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 14 33 26 15 0,68 0,69 0,66 0,68 0,67
15 12 14 33 30 19 0,79 0,78 0,75 0,80 0,78
20 18 14 34 38 26 0,97 0,99 0,93 0,97 0,95
25 25 14 36 45 33 1,18 1,19 1,13 1,16 1,15
32 31 16 43 56 39 1,83 1,85 1,78 1,81 1,80
40 38 16 45 64 46 2,19 2,16 2,10 2,11 2,15
50 49 17 45 76 58 2,78 2,76 2,47 2,69 2,75
60 66 19 50 96 77 3,71 3,62 3,60 3,55 3,62
80 78 19 52 110 90 4,44 4,32 4,27 4,26 4,48
100 96 21 58 132 110 6,51 6,58 6,27 6,41 6,49
125 121 23 65 160 135 9,41 9,45 9,14 9,27 9,37
150 146 25 68 186 161 12,52 12,56 11,90 12,01 12,17
(175) 177 25 70 216 196 13,88 13,94 13,63 13,65 13,83
200 202 27 75 245 222 17,44 17,21 16,86 16,36 16,62
(225) 226 29 75 270 248 21,56 21,68 21,15 22,54 22,86
250 254 29 75 300 278 24,40 24,08 23,27 25,37 25,74
300 303 32 80 352 330 33,29 32,40 31,94 32,42 33,16
350 351 36 85 406 382 46,57 45,60 44,68 45,40 46,23
400 398 40 100 464 432 64,81 63,58 62,41 63,48 64,59
(450) 450 42 100 515 484 72,26 71,60 70,70 70,80 71,95
500 500 44 100 570 535 88,91 88,20 86,50 86,48 88,08
600 600 49 115 670 636 123,70 122,00 105,70 119,50 122,17
(700) 690 53 125 766 726 166,81 164,02 162,70 157,53 160,82
800 790 55 135 874 826 213,90 211,00 209,00 210,00 214,68
(900) 892 57 145 980 926 252,91 ¾ ¾ ¾ ¾
1000 992 59 150 1084 1028 312,12 ¾ ¾ ¾ ¾
1200 1192 62 160 1288 1228 387,50 ¾ ¾ ¾ ¾


Таблица 6
Размеры в мм

Проход условный Dy Рy 4,0 МПа (40 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом
10 8 14 33 26 15 0,68 0,69 0,66 0,68 0,67
15 12 14 33 30 19 0,79 0,78 0,75 0,80 0,78
20 18 14 34 38 26 0,97 0,99 0,93 0,97 0,95
25 25 14 36 45 33 1,18 1,19 1,13 1,16 1,15
32 31 16 43 56 39 1,83 1,85 1,78 1,81 1,80
40 38 16 45 64 46 2,19 2,16 2,10 2,11 2,15
50 48 17 45 76 58 2,81 2,79 2,68 2,72 2,78
65 66 19 50 96 77 3,71 3,72 3,59 3,60 3,68
80 78 21 55 112 90 4,80 4,81 4,60 4,69 4,80
100 96 23 65 138 110 7,40 . 7,06 6,82 7,20 7,28
125 120 25 65 160 135 10,00 10,17 9,48 9,97 10,08
150 145 27 68 186 161 13,03 13,20 12,60 12,86 13,03
(175) 177 33 85 226 196 20,75 21,26 21,10 19,70 20,00
200 200 35 85 250 222 24,44 24,00 23,57 24,20 24,00
(225) 226 37 95 280 248 31,33 31,10 30,50 31,20 31,60
250 252 39 98 310 278 37,59 37,30 36,50 36,90 37,40
300 301 42 112 368 330 57,10 50,60 50,30 51,10 52,20
350 351 48 116 418 382 70,34 69,60 68,00 68,10 68,80
400 398 54 135 480 432 106,76 105,50 105,00 103,80 106,00
(450) 448 56 135 530 484 107,00 106,00 104,80 103,80 105,00
500 495 58 140 580 535 132,33 128,00 126,00 128,00 130,00
600 595 58 140 686 636 180,95 195,08 165,78 182,02 179,81
(700) 695 63 160 790 726 228,25 246,86 209,59 229,47 226,93 1
800 795 71 190 908 826 343,69 367,40 319,93 345,08 342,20
(900) 895 74 215 1024 926 436,54 ¾ ¾ ¾ ¾
1000 995 77 235 1140 1028 540,75 ¾ ¾ ¾ ¾
1200 1195 80 250 1350 1228 690,59 ¾ ¾ ¾ ¾


Таблица 7
Размеры в мм

Проход условный Dy Py 6,3 МПа (63 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с соединетельным выступом с выступом с впадиной с шипом с пазом под прокладку овального сечения под линзовую прокладку
10 8 16 46 34 15 1,03 1,02 0,98 0,99 0,99 0,99 1,03
15 12 16 46 38 19 1,15 1,14 1,11 1,12 1,13 1,11 1,15
20 18 18 54 48 26 1,80 1,81 1,76 1,78 1,80 1,75 1,80
25 25 20 56 52 33 2,30 2,28 2,22 2,26 2,27 2,25 2,30
32 31 21 60 64 39 2,94 2,94 2,88 2,91 2,92 2,87 2,94
40 37 21 65 74 46 3,75 3,71 3,67 3,67 3,74 3,67 3,75
50 47 23 67 86 58 4,63 4,59 4,50 4,51 4,60 4,50 4,63
65 64 25 72 106 77 6,29 6,16 6,05 6.06 6,19 6.09 6,26
80 77 27 72 120 90 7,22 7,17 7,00 7,05 7,18 6,87 7,05
100 94 29 77 140 110 10,71 10,70 10,50 10,53 10,67 10,48 10,71
125 118 33 95 172 135 17,13 16,94 16,60 16,66 16,91 16,67 16,98
150 142 35 105 206 161 24,60 25,40 24,10 24,06 24,44 24,18 24.60
(175) 174 39 105 232 196 28,61 30,10 28,20 27,00 27,00 27,90 28,27
200 198 41 110 264 222 36,60 38,50 36,11 35,74 36,27 36,03 36,45
(225) 222 43 115 290 248 42.54 45,00 41,60 41,42 42,00 41,83 42,27
250 246 45 115 316 278 50,89 53,80 50,30 49,45 50,16 50,08 50,58
300 294 50 120 370 330 68,15 74,60 68,30 65,04 62,52 67,00 67,59
350 342 56 140 430 382 98,68 106,00 98,50 94,71 96,27 96,42 97,08
400 386 62 155 484 432 135,80 151,00 137,00 128,90 130,85 134,93 135,70
500 485 66 165 594 535 192,74 200,89 184,56 193,46 191,96 ¾ ¾
600 585 71 180 704 636 269,27 283,40 255,10 270,34 268,12 ¾ ¾
(700) 685 76 225 820 726 300,86 ¾ ¾ ¾ ¾ ¾ ¾
800 785 85 225 920 826 463,87 ¾ ¾ ¾ ¾ ¾ ¾
(900) 885 88 265 1050 926 954,41 ¾ ¾ ¾ ¾ ¾ ¾
1000 985 92 280 1160 1028 980,60 ¾ ¾ ¾ ¾ ¾ ¾
1200 1185 95 315 1386 1228 1263,72 ¾ ¾ ¾ ¾ ¾ ¾


Таблица 8
Размеры в мм

Проход условный Dy Рy 10,0 МПа (100 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с выступом с впадиной с шипом с пазом под прокладку овального сечения под линзовую прокладку
10 8 16 43 34 15 1,02 0,99 1,01 1,02 0,99 1,03
15 12 18 46 38 19 1,26 1,23 1,24 1,25 1,23 1,27
20 18 20 51 48 26 1,98 1,90 1,95 1,95 2,02 1,97
25 25 22 56 52 33 2,48 2,42 2.45 2,46 2,45 2,50
32 31 22 60 64 39 3,05 3,00 3,03 3,03 2,99 3,06
40 37 23 67 76 46 4,06 4,00 4,00 4,07 3,95 4,05
50 45 25 68 86 58 6,03 5,60 5,94 6,05 5,95 6,08
65 62 29 80 110 77 8,52 8,48 8,41 8,84 8,40 8,57
80 75 31 87 124 90 9,91 9,85 9,77 9,95 9,80 9,98
100 92 35 97 146 110 14,65 14,40 14,47 14,65 14,44 14,67
125. 112 39 112 180 135 23,32 19,30 23,00 23,30 23,04 23,34
150 136 43 125 214 161 32,87 31.90 31,73 32.22 31,87 32.19
(175) 166 45 125 246 196 39,00 38,36 38,09 38,66 38,54 39,07
200 190 51 140 276 222 54,24 54,07 51,14 53,90 53,81 54,23
(225) 212 53 155 312 248 71,19 71,08 68,74 69,44 70,70 71,19
250 236 57 160 340 278 85,24 85,12 83,37 84,51 85,40 85,26
300 284 66 180 400 330 127,78 127,73 125,24 127,41 127,76 128,35
350 332 72 195 460 382 170,94 170,00 167,22 169,56 169,55 171,60
400 376 76 200 510 432 216,44 211,86 207,25 210,24 211,10 212,91


Таблица 9
Размеры в мм

Проход условный Dy Py16,0 МПа (160 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с выступом с впадиной с шипом с пазом под прокладку овального сечения под линзовую прокладку
1 12 18 50 38 19 1,27 1,24 1,24 1,21 1,23 1,27
20 18 20 56 48 26 1,98 1,94 1,95 1,9 2,03 2,08
25 25 22 56 52 33 2,48 2,44 2,45 2,38 2,44 2,50
32 31 22 65 64 39 3,07 3,01 3,04 2,96 2,98 3,06
40 37 25 72 76 46 4,01 3,98 4,28 4,20 3,97 4,06
50 45 27 75 86 58 6,43 6,40 6,49 5,95 6,30 6,49
65 62 31 85 110 77 9,38 8,64 8,36 8,23 8,88 9,10
80 75 33 90 124 90 10,40 10,30 10,16 10,02 10,20 10,46
100 92 37 100 146 110 15,40 15,22 15,18 14,93 15,09 15,41
125 112 41 115 180 135 24,87 23,10 23,89 23,59 23,82 24,19
150 136 47 130 214 161 35,04 34,40 31,84 31,65 33,92 34,48
(175) 166 51 135 246 196 43,10 42,96 42,48 42,08 42,05 43,02
200 190 57 145 276 222 60,10 60,00 58,24 57,8 57,86 58,90
(225) 212 60 160 312 248 78,80 78,70 76,81 76,31 76,54 77,70
250 236 65 165 340 278 94,40 94,20 92,48 91,93 92,16 93,41
300 284 74 185 400 330 141,00 140,00 136,69 136,06 136,56 139,20


Таблица 10
Размеры в мм

Проход условный Dy Рy 20,0 МПа (200 кгс/см2)
d1 b h4 Dm Dn Масса, кг
с выступом с впадиной с шипом с пазом под прокладку овального сечения под линзовую прокладку
15 14 24 52 40 23 1,92 1,92 2,11 2,08 1,88 1,93
20 19 26 55 46 29 2,54 2,53 2,49 2,44 2,46 2,50
25 25 28 60 54 36 3,53 3,33 3,54 3,50 3,50 3,59
32 31 30 65 64 43 4,42 4,42 4,42 4,34 4,35 4,43
40 36 31 72 74 49 5,32 5,36 5,31 5,22 5,27 5,46
50 46 37 95 105 61 11,11 11,25 9,95 9,85 9,8 10,05
65 68 45 118 138 90 19,01 19,20 18,61 18,48 18,97 19,23
80 80 51 132 162 110 27,30 27,50 27,28 27,03 27,23 27,55
100 102 63 175 208 135 53,22 53,60 53,14 52,89 53,26 53,64
125 130 73 175 234 170 73,15 65.20 64,05 63,75 65,37 64,74
150 150 79 190 266 196 90,1 90,60 90,11 89,76 90,02 90,92
(175) 170 81 195 294 222 110,00 109,00 109,81 109,33 109,67 110,71
200 192 89 230 340 248 158,60 159,00 158,27 157,83 158,53 159,69
(225) 212 97 245 374 278 202,10 202,00 201,4 200,9 ¾ ¾
250 254 107 300 460 330 314,50 315,70 318,03 317,49 ¾ ¾

   Примечания к табл. 1-10:
   1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
   2. Допускается фланцы Dy 80 на Рy до 6,3 МПа (63 кгс/см2) изготовлять диаметром Dn равным 95 мм.
   3. Допускается для каждого условного прохода диаметр d1 выполнять одного размера, из ряда установленных, для всех условных давлений, исходя из условий обеспечения прочности фланца. 4. Масса рассчитана по номинальным размерам фланца.
   3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Рy 10,0 ; 16,0 и 20,0 МПа), (100, 160 и 200 кгс/см2, 2, 3, 4, 5, 6, 7, 8, 9) и присоединительными размерами по ГОСТ 12815-01.
   Пример условного обозначения при заказе круглого стального приварного встык фланца Dy 50 мм на Рy 1,0 МПа (10 кгс/см2), из стали 25 исполнения 1 (с соединительным выступом):
   Фланец 1-50-10 Ст 25 ГОСТ 12821-01
   То же, квадратного:
   Фланец квадратный 1-50-10 Ст 25 ГОСТ 12821-01
   При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
   4. Фланцы должны изготовляться ковкой, штамповкой, гибкой из полосового проката с последующей сваркой стыка, а также другими методами.
(Измененная редакция, Изм. № 1).
   5. Предельные отклонения размеров: d1 по Н;
   Dm и Dn по h следующих квалитетов:
   До 30 мм -- Н16; h16.
   Св. 30 и до 80 мм -- Н15; h15.
   Св. 80 мм -- Н14; h14
   при получении штамповкой - по классу точности Т4 ГОСТ 7505-89.
   b - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89.
   При этом допускается усиление шва, которое при определении предельного отклонения не учитывается. (Измененная редакция, Изм. № 2, 3, 4).
   6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.
   7. (Исключен, Изм. № 2).
   8. При несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом не более 10°.
   9. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-01.
   10. Коды ОКП указаны в приложении.

ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП

Обозначение фланца Фланцы из углеродистой и легированной стали Фланцы из коррозионно-стойкой стали
Круглые фланцы Коды ОКП
1-10-2,5;
1-15-2,5;
1-20-2,5;
1-25-2,5;
1-32-2,5;
1-40-2,5;
1-50-2,5;
1-65-2,5;
1-80-2,5;
1-100-2,5;
1-125-2,5;
1-150-2,5;
1-175-2,5;		 2-10-2,5;
2-15-2,5;
2-20-2,5;
2-25-2,5;
2-32-2,5;
2-40-2,5;
2-50-2,5;
2-65-2,5;
2-80-2,5;
2-100-2,5;
2-125-2,5;
2-150-2,5;
2-175-2,5;		 3-10-2,5;
3-15-2,5;
3-20-2,5;
3-25-2,5;
3-32-2,5;
3-40-2,5;
3-50-2,5;
3-65-2,5;
3-80-2,5;
3-100-2,5;
3-125-2,5;
3-150-2,5;
3-175-2,5;		 4-10-2,5;
4-15-2,5;
4-20-2,5;
4-25-2,5;
4-32-2,5;
4-40-2,5;
4-50-2,5;
4-65-2,5;
4-80-2,5;
4-100-2,5;
4-125-2,5;
4-150-2,5;
4-175-2,5;		 5-10-2,5
5-15-2,5
5-20-2,5
5-25-2,5
5-32-2,5
5-40-2,5
5-50-2,5
5-65-2,5
5-80-2,5
5-100-2,5
5-125-2,5
5-150-2,5
5-175-2,5		 37 9941 4281 01
37 99414282 00
37 99414283 10
37 99414284 09
37 99414285 08
37 99414286 07
37 99414287 06
37 99414288 05
37 99414289 04
3799414290 00
3799414291 10
3799414292 09
37 99414293 08		 3799415224 06
3799415225 05
3799415226 04
3799415227 03
3799415228 02
3799415229 01
3799415230 08
3799415231 07
3799415232 06
3799415233 05
3799415234 04
3799415235 03
3799415236 02
1-200-2,5;
1-225-2,5;
1-250-2,5;
1-300-2,5;
1-350-2,5;
1-400-2,5;
1-450-2,5;		 2-200-2,5;
2-225-2,5;
2-250-2,5;
2-300-2,5;
2-350-2,5;
2-400-2,5;
2-450-2,5;		 3-200-2,5;
3-225-2,5;
3-250-2,5;
3-300-2,5;
3-350-2,5;
3-400-2,5;
3-450-2,5;		 4-200-2,5;
4-225-2,5;
4-250-2,5;
4-300-2,5;
4-350-2,5;
4-400-2,5;
4-450-2,5;		 5-200-2,5
5-225-2,5
5-250-2,5
5-300-2,5
5-350-2,5
5-400-2,5
5-450-2,5		 37 99414294 07
37 99414295 06
37 99414296 05
37 99414297 04
37 99414298 03
3799414299 02
37 99414300 04		 3799415237 01
3799415238 00
3799415239 10
3799415240 06
3799415241 05
3799415242 04
3799415243 03
1-500-2,5; 2-500-2,5 3-500-2,5; 4-500-2,5; 5-500-2,5 37 99414301 03 3799415244 02
1-600-2,5; 2-600-2,5 3-600-2,5; 4-600-2,5; 5-600-2,5 37 99414302 02 3799415245 01
1-700-2,5; 2-700-2,5 3-700-2,5; 4-700-2,5; 5-700-2,5 37 99414303 01 3799415246 00
1-800-2,5; 2-800-2,5, 3-800-2,5; 4-800-2,5; 5-800-2,5 3799414304 00 3799415247 10
1-900-2,5;         3799414305 10 3799415248 09
1-1000-2,5;         3799414306 09 3799415249 08
1-1200-2,5;         37 99414307 08 3799415250 04
1-1400-2,5;         3799414308 07 379941525103
1-1600-2,5;         3799414309 06 3799415252 02
Квадратные фланцы
1-10-2,5; 2-10-2,5; 3-10-2,5; 4-10-2,5; 5-10-2,5 37 99554091 04 3799555091 08
1-15-2,5; 2-15-2,5; 3-15-2,5; 4-15-2,5; 5-15-2,5 37 99554092 03 3799555092 07
1-20-2,5; 2-20-2,5; 3-20-2,5; 4-20-2,5; 5-20-2,5 37 99554093 02 3799555093 06
1-25-2,5; 2-25-2,5; 3-25-2,5; 4-25-2,5; 5-25-2,5 37 99554094 01 3799555094 05
1-32-2,5; 2-32-2,5; 3-32-2,5; 4-32-2,5; 5-32-2,5 37 99554095 00 3799555095 04
1-40-2,5; 2-40-2,5; 3-40-2,5; 4-40-2,5; 5-40-2,5 37 99554096 10 3799555096 03
1-50-2,5; 2-50-2,5; 3-50-2,5; 4-50-2,5; 5-50-2,5 37 99554097 09 3799555097 02
1-65-2,5; 2-65-2,5; 3-65-2,5; 4-65-2,5; 5-65-2,5 37 99554098 08 3799555098 01
1-80-2,5; 2-80-2,5; 3-80-2,5; 4-80-2,5; 5-80-2,5 37 99554099 07 3799555099 00
1-100-2,5; 2-100-2,5; 3-100-2,5; 4-100-2,5; 5-100-2,5 37 99554100 06 3799555100 02
Круглые фланцы
1-10-6; 2-10-6; 3-10-6; 4-10-6; 5-10-6 3799414310 02 3799415253 01
1-15-6; 2-15-6; 3-15-6; 4-15-6; 5-15-6 3799414311 01 3799415254 00
1-20-6; 2-20-6; 3-20-6; 4-20-6; 5-20-6 3799414312 00 3799415255 10
1-25-6; 2-25-6; 3-25-6; 4-25-6; 5-25-6 37 99414313 10 3799415256 09
1-32-6; 2-32-6; 3-32-6; 4-32-6; 5-32-6 37 99414314 09 3799415257 08
1-40-6; 2-40-6; 3-40-6; 4-40-6; 5-40-6 3799414315 08 3799415258 07
1-50-6; 2-50-6; 3-50-6; 4-50-6; 5-50-6 37 99414316 07 3799415259 06
1-65-6; 2-65-6; 3-65-6; 4-65-6; 5-65-6 3799414317 06 3799415260 02
1-80-6; 2-80-6; 3-80-6; 4-80-6; 5-80-6 3799414318 05 3799415261 01
1-100-6; 2-100-6; 3-100-6; 4-100-6; 5-100-6 3799414319 04 3799415262 00
1-125-6; 2-125-6; 3-125-6; 4-125-6; 5-125-6 3799414320 00 3799415263 10
1-150-6; 2-150-6; 3-150-6; 4-150-6; 5-150-6 3799414321 10 3799415264 09
1-175-6; 2-175-6; 3-175-6; 4-175-6; 5-175-6 3799414322 09 3799415265 08
1-200-6; 2-200-6; 3-200-6; 4-200-6; 5-200-6 37 99414323 08 3799415266 07
1-225-6; 2-225-6; 3-225-6; 4-225-6; 5-225-6 3799414324 07 3799415267 06
1-250-6; 2-250-6; 3-250-6; 4-250-6; 5-250-6 37 99414325 06 3799415268 05
1-300-6; 2-300-6; 3-300-6; 4-300-6; 5-300-6 3799414326 05 3799415269 04
1-350-6; 2-350-6; 3-350-6; 4-350-6; 5-350-6 3799414327 04 3799415270 00
1-400-6; 2-400-6; 3-400-6; 4-400-6; 5-400-6 3799414328 03 3799415271 10
1-450-6; 2-450-6; 3-450-6; 4-450-6; 5-450-6 3799414329 02 3799415272 09
1-500-6; 2-500-6; 3-500-6; 4-500-6; 5-500-6 3799414330 09 3799415273 08
1-600-6; 2-600-6; 3-600-6; 4-600-6; 5-600-6 3799414331 08 3799415274 07
1-700-6; 2-700-6; 3-700-6; 4-700-6; 5-700-6 3799414332 07 3799415275 06
1-800-6; 2-800-6; 3-800-6; 4-800-6; 5-800-6 3799414333 06 3799415276 05
1-900-6         3799414134 05 3799415277 04
1-1000-6         37 99414135 04 3799415278 03
1-1200-6         3799414136 03 3799415279 02
1-1400-6         3799414137 02 3799415280 09
1-1600-6         37 99414138 01 3799415281 08
Квадратные фланцы
1-10-6;
1-15-6;
1-20-6;
1-25-6;
1-32-6;
1-40-6;
1-50-6;
1-65-6;
1-80-6;
1-100-6;		 2-10-6;
2-15-6;
2-20-6;
2-25-6;
2-32-6;
2-40-6;
2-50-6;
2-65-6;
2-80-6;
2-100-6;		 3-10-6;
3-15-6;
3-20-6;
3-25-6;
3-32-6;
3-40-6;
3-50-6;
3-65-6;
3-80-6;
3-100-6;		 4-10-6;
4-15-6;
4-20-6;
4-25-6;
4-32-6;
4-40-6;
4-50-6;
4-65-6;
4-80-6;
4-100-6;		 5-10-6
5-15-6
5-20-6
5-25-6
5-32-6
5-40-6
5-50-6
5-65-6
5-80-6
5-100-6		 37 99554101 05
37 99554102 04
37 99554103 03
37 99554104 02
37 99554105 01
37 99554106 00
37 99554107 10
37 99554108 09
37 99554109 08
37 99554110 04		 3799555101 01
3799555102 00
3799555103 10
3799555104 09
3799555105 08
3799555106 07
3799555107 06
3799555108 05
3799555109 04
3799555110 00
Круглые фланцы
1-200-10;
1-225-10;
1-250-10;
1300-10;
1-350-10;
1-400-10;
1-450-10;
1-500-10;
1-600-10;
1-700-10;
1-800-10;		 2-200-10;
2-225-10;
2-250-10;
2-300-10;
2-350-10;
2-400-10;
2-450-10;
2-500-10;
2-600-10;
2-700-10;
2-800-10;		 3-200-10;
3-225-10;
3-250-10;
з-300-10;
3-350-10;
3-400-10;
3-450-10;
3-500-10;
3-600-10;
3-700-10;
3-800-10;		 4-200-10;
4-225-10;
4-250-10;
4-300-10;
4-350-10;
4-400-10;
4-450-10;
4-500-10;
4-600-10;
4-700-10;
4-800-10;		 5-200-10
5-225-10
5-250-10
5-300-10
5-350-10
5-400-10
5-450-10
5-500-10
5-600-10
5-700-10
5-800-10		 37 99414352 03
3799414353 02
3799414354 01
3799414355 00
37 99414356 10
3799414357 09
37 99414358 08
37 99414359 07
37 99414360 03
3799414361 02
37 99414362 01		 3799415295 02
3799415296 01
3799415297 00
3799415298 10
3799415299 09
3799415300 00
3799415301 10
3799415302 09
3799415303 08
3799415304 07
3799415305 06
1-900-10         37 99414363 00 3799415306 05
1-1000-10         3799414364 10 3799415307 04
1-1200-10         3799414365 09 3799415308 03
Квадратные фланцы
1-10-10;
1-15-10;
1-20-10;
1-25-10;
1-32-10;
1-40-10;
1-50-10;
1-65-10;
1-80-10;		 2-10-10;
2-15-10;
2-20-10;
2-25-10;
2-32-10;
2-40-10;
2-50-10;
2-65-10;
2-80-10;		 3-10-10;
3-15-10;
3-20-10;
3-25-10;
3-32-10;
3-40-10;
3-50-10;
3-65-10;
3-80-10;		 4-10-10;
4-15-10;
4-20-10;
4-25-10;
4-32-10;
4-40-10;
4-50-10;
4-65-10;
4-80-10;		 5-10-10
5-15-10
5-20-10
5-25-10
5-32-10
5-40-10
5-50-10
5-65-10
5-80-10		 37 99554111 03
37 99554112 02
37 99554113 01
37 99554114 00
37 99554115 10
37 99554116 09
37 99554117 08
37 99554118 07
37 99554119 06		 3799555111 10
3799555112 09
3799555113 08
3799555114 07
3799555115 06
3799555116 05
3799555117 04
3799555118 03
3799555119 02
Круглые фланцы
1-10-16;
1-15-16;
1-20-16;
1-25-16;
1-32-16;
1-40-16;
1-50-16;
1-65-16;
1-80-16;
1-100-16;
1-125-16;
1-150-16;
1-175-16;
1-200-16;
1-225-16;
1-250-16;
1-300-16;
1-350-16;
1-400-16;
1-450-16;
1-500-16;
1-600-16;
1-700-16;
1-800-16;		 2-10-16;
2-15-16;
2-20-16;
2-25-16;
2-32-16;
2-40-16;
2-50-16;
2-65-16;
2-80-16;
2-100-16;
2-125-16;
2-150-16;
2-175-16;
2-200-16;
2-225-16;
2-250-16;
2-300-16;
2-350-16;
2-400-16;
2-450-16;
2-500-16;
2-600-16;
2-700-16;
2-800-16;		 3-10-16;
3-15-16;
3-20-16;
3-25-16;
3-32-16;
3-40-16;
3-50-16;
3-65-16;
3-80-16;
3-100-16;
3-125-16;
3-150-16;
3-175-16;
3-200-16;
3-225-16;
3-250-16;
3-300-16;
3-350-16;
3-400-16;
3-450-16;
3-500-16;
3-600-16;
3-700-16;
3-800-16;		 4-10-16;
4-15-16;
4-20-16;
4-25-16;
4-32-16;
4-40-16;
4-50-16;
4-65-16;
4-80-16;
4-100-16;
4-125-16;
4-150-16;
4-175-16;
4-200-16;
4-225-16;
4-250-16;
4-300-16;
4-350-16;
4-400-16;
4-450-16;
4-500-16;
4-600-16;
4-700-16;
4-800-16;		 5-10-16
5-15-16
5-20-16
5-25-16
5-32-16
5-40-16
5-50-16
5-65-16
5-80-16
5-100-16
5-125-16
5-150-16
5-175-16
5-200-16
5-225-16
5-250-16
5-300-16
5-350-16
5-400-16
5-450-16
5-500-16
5-600-16
5-700-16
5-800-16		 37 99414366 08
37 99414367 07
37 99414368 06
37 99414369 05
37 99414370 01
37 99414371 00
37 99414372 10
3799414373 09
37 99414374 08
37 99414375 07
37 99414376 06
3799414377 05
37 99414378 04
3799414379 03
3799414380 10
3799414381 09
37 99414382 08
37 99414383 07
37 99414384 06
37 99414385 05
37 99414386 04
37 99414387 03
3799414388 02
3799414389 01
 37 9941530902
3799415310 09
3799415311 08
3799415312 07
3799415313 06
3799415314 05
3799415315 04
3799415316 03
3799415317 02
3799415318 01
3799415319 00
3799415320 07
3799415321 06
3799415322 05
3799415323 04
3799415324 03
3799415325 02
3799415326 01
3799415327 00
3799415328 10
3799415329 09
3799415330 05
3799415331 04
3799415332 03
1-900-16         37 99414390 08 3799415333 02
1-1000-16         3799414391 07 3799415334 01
1-1200-16         3799414392 06 3799415335 00
Квадратные фланцы
1-10-16;
1-15-16;
120-16;
1-25-16;
1-32-16;
1-40-16;
1-50-16;
1-65-16;
1-80-16;		 2-10-16;
2-15-16;
2-20-16;
2-25-16;
2-32-16;
2-40-16;
2-50-16;
2-65-16;
2-80-16;		 3-10-16;
3-15-16;
3-20-16;
3-25-16;
3-32-16;
3-40-16;
3-50-16;
3-65-16;
3-80-16;		 4-10-16;
4-15-16;
4-20-16;
4-25-16;
4-32-16;
4-40-16;
4-50-16;
4-65-16;
4-80-16;		 5-10-16
5-15-16
5-20-16
5-25-16
5-32-16
5-40-16
5-50-16
5-65-16
5-80-16		 37 99554120 02
379955412101
37 99554122 00
37 99554123 10
37 99554124 09
37 99554125 08
37 99554126 07
37 99554127 06
37 99554128 05		 3799555120 08
379955512107
3799555122 06
3799555123 05
3799555124 04
3799555125 03
3799555126 02
3799555127 01
3799555128 00
Круглые фланцы
1-10-25;
1-15-25;
1-20-25;
1-25-25;
1-32-25;
1-40-25;
1-50-25;
1-65-25;
1-80-25;
1-100-25;
1-125-25;
1-150-25;
1-175-25;
1-200-25;		 2-10-25;
2-15-25;
2-20-25;
2-25-25;
2-32-25;
2-40-25;
2-50-25;
2-65-25;
2-80-25;
2-100-25;
2-125-25;
2-150-25,
2-175-25;
2-200-25		 3-10-25;
3-15-25;
3-20-25;
3-25-25;
3-32-25;
3-40-25;
3-50-25;
3-65-25;
3-80-25;
3-100-25;
3-125-25;
3-150-25;
3-175-25;
3-200-25;		 4-10-25;
4-15-25;
4-20-25;
4-25-25;
4-32-25;
4-40-25;
4-50-25;
4-65-25;
4-80-25;
4-100-25;
4-125-25;
4-150-25;
4-175-25;
4-200-25;		 5-10-25
5-15-25
5-20-25
5-25-25
5-32-25
5-40-25
5-50-25
5-65-25
5-80-25
5-100-25
5-125-25
5-150-25
5-175-25
5-200-25		 3799414393 05
3799414394 04
3799414395 03
3799414396 02
3799414397 01
37 99414398 00
3799414399 10
3799414400 01
3799414401 00
3799414402 10
3799414403 09
37 99414404 08
37 9941440507
3799414406 06		 3799415336 10
3799415337 09
3799415338 08
3799415339 07
3799415340 03
379941534102
3799415342 01
3799415343 00
3799415344 10
3799415345 09
3799415346 08
3799415347 07
3799415348 06
3799415349 05
Круглые фланцы
1-225-25; 2-225-25; 3-225-25; 4-225-25; 5-225-25 3799414407 05 3799415350 01
1-250-25; 2-250-25; 3-250-25; 4-250-25; 5-250-25 37 99414408 04 3799415351 00
1-300-25; 2-300-25; 3-300-25; 4-300-25; 5-300-25 3799414409 03 3799415352 10
1-350-25; 2-350-25; 3-350-25; 4-350-25; 5-350-25 37 99414410 10 . 3799415353 09
1-400-25; 2-400-25; 3-400-25; 4-400-25; 5-400-25 37 99414411 09 3799415354 08
1-450-25; 2-450-25; 3-450-25; 4-450-25; 5-450-25 3799414412 08 3799415355 07
1-500-25; 2-500-25; 3-500-25; 4-500-25; 5-500-25 37 99414413 07 3799415356 06
1-600-25; 2-600-25; 3-600-25; 4-600-25; 5-600-25 37 99414414 06 3799415357 05
1-700-25; 2-700-25; 3-700-25; 4-700-25; 5-700-25 37 99414415 05 3799415358 04
1-800-25; 2-800-25; 3-800-25; 4-800-25; 5-800-25 3799414416 04 3799415359 03
1-900-25         3799414417 03 3799415360 10
1-1000-25         3799414418 02 3799415361 09
1-1200-25         3799414419 01 3799415362 08
Квадратные фланцы
1-10-25; 2-10-25; 3-10-25; 4-10-25; 5-10-25 37 99554129 04 3799555129 10
1-15-25; 2-15-25; 3-15-25; 4-15-25; 5-15-25 37 99554130 00 3799555130 06
1-20-25; 2-20-25; 3-20-25; 4-20-25; 5-20-25 37 9955413110 379955513105
1-25-25; 2-25-25; 3-25-25; 4-25-25; 5-25-25 37 99554132 09 3799555132 04
1-32-25; 2-32-25; 3-32-25; 4-32-25; 5-32-25 37 99554133 08 3799555133 03
1-40-25; 2-40-25; 3-40-25; 4-40-25; 5-40-25 37 99554134 07 3799555134 02
1-50-25; 2-50-25; 3-50-25; 4-50-25; 5-50-25 37 99554135 06 3799555135 01
Круглые фланцы
1-10-40; 2-10-40; 3-10-40; 4-10-40; 5-10-40 3799414420 08 3799415363 07
1-15-40; 2-15-40; 3-15-40; 4-15-40; 5-15-40 3799414421 07 3799415364 06
1-20-40; 2-20-40; 3-20-40; 4-20-40; 5-20-40 37 99414422 06 3799415365 05
1-25-40; 2-25-40; 3-25-40; 4-25-40; 5-25-40 37 9941442305 3799415366 04
1-32-40; 2-32-40; 3-32-40; 4-32-40; 5-32-40 37 99414424 04 3799415367 03
1-40-40; 2-40-40; 3-40-40; 4-40-40; 5-40-40 37 99414425 03 3799415368 02
1-50-40; 2-50-40; 3-50-40; 4-50-40; 5-50-40 3799414426 02 3799415369 01
1-65-40; 2-65-40; 3-65-40; 4-65-40; 5-65-40 3799414427 01 3799415370 08
1-80-40; 2-80-40; 3-80-40; 4-80-40; 5-80-40 3799414428 00 379941537107
1-100-40; 2-100-40; 3-100-40; 4-100-40; 5-100-40 3799414429 10 3799415372 06
1-125-40; 2-125-40; 3-125-40; 4-125-40; 5-125-40 37 99414430 06 3799415373 05
1-150-40; 2-150-40; 3-150-40; 4-150-40; 5-150-40 379941443105 3799415374 04
1-175-40; 2-175-40; 3-175-40; 4-175-40; 5-175-40 37 99414432 04 3799415375 03
1-200-40; 2-200-40; 3-200-40; 4-200-40; 5-200-40 37 99414433 03 3799415376 02
1-225-40; 2-225-40; 3-225-40; 4-225-40; 5-225-40 37 99414434 02 3799415377 01
1-250-40; 2-250-40; 3-250-40; 4-250-40; 5-250-40 3799414435 01 3799415378 00
1-300-40; 2-300-40; 3-300-40; 4-300-40; 5-300-40 37 9941 443600 3799415379 10
1-350-40; 2-350-40; 3-350-40; 4-350-40; 5-350-40 3799414437 10 3799415380 06
1-400-40; 2-400-40; 3-400-40; 4-400-40; 5-400-40 37 99414438 09 3799415381 05
1-450-40; 2-450-40; 3-450-40; 4-450-40; 5-450-40 37 99414439 08 3799415382 04
1-500-40; 2-500-40; 3-500-40; 4-500-40; 5-500-40 3799414440 04 3799415383 03
1-600-40; 2-600-40; 3-600-40; 4-600-40; 5-600-40 3799414441 03 3799415384 02
1-700-40; 2-700-40; 3-700-40; 4-700-40; 5-700-40 3799414442 02 3799415385 01
1-800-40; 2-800-40; 3-800-40; 4-800-40; 5-800-40 37 99414443 01 3799415386 00
1-900-40;         37 99414444 00 3799415387 10
1-1000-40         37 99414445 10 3799415388 09
1-1200-40         37 99414446 09 3799415389 08
Квадратные фланцы
1-10-40; 2-10-40; 3-10-40; 4-10-40; 5-10-40 37 99554136 05 3799555136 00
1-15-40; 2-15-40; 3-15-40; 4-15-40; 5-15-40 37 99554137 04 3799555137 10
1-20-40; 2-20-40; 3-20-40; 4-20-40; 5-20-40 37 99554138 03 3799555138 09
1-25-40; 2-25-40; 3-25-40; 4-25-40; 5-25-40 37 99554139 02 3799555139 08
1-32-40; 2-32-40; 3-32-40; 4-32-40; 5-32-40 37 99554140 09 3799555140 04
1-40-40; 2-40-40; 3-40-40; 4-40-40; 5-40-40 37 9955414108 379955514103
1-50-40; 2-50-40; 3-50-40; 4-50-40; 5-50-40 37 99554142 07 3799555142 02


Круглые фланцы
1-10-63;
6-10-63;		 2-10-63;
7-10-63;		 3-10-63; 4-10-63; 5-10-63;   37 99414447 08 3799415390 04
1-15-63;
7-15-63;		 2-15-63; 3-15-63; 4-15-63; 5-15-63; 6-15-63 3799414448 07 3799415391 03
1-20-63;
7-20-63;		 2-20-63; 3-20-63; 4-20-63; 5-20-63; 6-20-63 3799414449 06 3799415392 02
1-25-63;
7-25-63;		 2-25-63; 3-25-63; 4-25-63; 5-25-63; 6-25-63 3799414450 02 3799415393 01
1-32-63;
7-32-63;		 2-32-63; 3-32-63; 4-32-63; 5-32-63; 6-32-63 37 9941445101 3799415394 00
1-40-63;
7-40-63;		 2-40-63; 3-40-63; 4-40-63; 5-40-63; 6-40-63 37 99414452 00 3799415395 10
1-50-63;
7-50-63;		 2-50-63; 3-50-63; 4-50-63; 5-50-63; 6-50-63 37 99414453 10 3799415396 09
1-65-63;
7-65-63;		 2-65-63; 3-65-63; 4-65-63; 5-65-63; 6-65-63 37 99414454 09 37 9941539708
1-80-63;
7-80-63;		 2-80-63; 3-80-63; 4-80-63; 5-80-63; 6-80-63 3799414455 08 3799415398 07


Круглые фланцы
1-100-63; 2-100-63; 3-100-63; 4-100-63; 5-100-63 3799414456 07 3799415399 06
6-100-63 7-100-63;
1-125-63; 2-125-63; 3-125-63; 4-125-63; 5-125-63 3799414457 06 3799415400 08
6-125-63; 7-125-63;
1-150-63; 2-150-63; 3-150-63; 4-150-63; 5-150-63 3799414458 05 3799415401 07
6-150-63; 7-150-63;
1-175-63; 2-175-63; 3-175-63; 4-175-63; 5-175-63 3799414459 04 37 9941540206
6-175-63; 7-175-63;
1-200-63; 2-200-63; 3-200-63; 4-200-63; 5-200-63 37 99414460 00 3799415403 05
6-200-63; 7-200-63;
1-225-63; 2-225-63; 3-225-63; 4-225-63; 5-225-63 3799414461 10 3799415404 04
6-225-63; 7-225-63;
1-250-63; 2-250-63; 3-250-63; 4-250-63; 5-250-63 3799414462 09 3799415405 03
6-250-63; 7-250-63;
1-300-63; 2-300-63; 3-300-63; 4-300-63; 5-300-63 3799414463 08 3799415406 02
6-300-63; 7-300-63;
1-400-63; 2-400-63; 3-400-63; 4-400-63; 5-400-63 3799414464 07 3799415407 01
6-400-63; 7-400-63;
1-500-63; 2-500-63; 3-500-63; 4-500-63; 5-500-63 3799414465 06 3799415408 00
1-600-63; 2-600-63; 3-600-63; 4-600-63; 5-600-63 37 99414466 05 3799415409 10
1-700-63         3799414467 04 3799415410 06
1-800-63         3799414468 03 3799415411 05
1-900-63         37 99414469 02 3799415412 04
1-1000-63         37 99414470 09 3799415413 03
1-1200-63         37 99414471 08 3799415414 02


Круглые фланцы
2-10-100; 3-10-100; 4-10-100; 5-10-100; 6-10-100; 7-10-100 37 99414472 07 37 9941 5415 01
2-15-100; 3-15-100; 4-15-100; 5-15-100; 6-15-100; 7-15-100 37 99414473 06 3799415416 00
2-20-100; 3-20-100; 4-20-100; 5-20-100; 6-20-100; 7-20-100 37 99414474 05 37 9941 5417 10
2-25-100; 3-25-100; 4-25-100; 5-25-100; 6-25-100; 7-25-100 37 99414475 04 3799415418 09
2-32-100; 3-32-100; 4-32-100; 5-32-100; 6-32-100; 7-32-100 3799414476 03 3799415419 08
2-40-100; 3-40-100; 4-40-100; 5-40-100; 6-40-100; 7-40-100 37 99414477 02 3799415420 04
2-50-100; 3-50-100; 4-50-100; 5-50-100; 6-50-100; 7-50-100 3799414478 01 3799415421 03
2-65-100; 3-65-100; 4-65-100; 5-65-100; 6-65-100; 7-65-100 37 99414479 00 37 9941542202
2-80-100; 3-80-100; 4-80-100; 5-80-100; 6-80-100; 7-80-100 37 99414480 07 37 9941 542301
2-100-100; 3-100-100; 4-100-100; 5-100-100; 6-100-100; 7-100-100 3799414481 06 3799415424 00
2-125-100; 3-125-100; 4-125-100; 5-125-100; 6-125-100; 7-125-100 37 99414482 05 37 9941542510
2-150-100; 3-150-100; 4-150-100; 5-150-100; 6-150-100; 7-150-100 37 99414483 04 3799415426 09
2-175-100; 3-175-100; 4-175-100; 5-175-100; 6-175-100; 7-175-100 37 99414484 03 3799415427 08
2-200-100; 3-200-100; 4-200-100; 5-200-100; 6-200-100; 7-200-100 37 99414485 02 3799415428 07
2-225-100; 3-225-100; 4-225-100; 5-225-100; 6-225-100; 7-225-100 37 99414486 01 3799415429 06
2-250-100; 3-250-100; 4-250-100; 5-250-100; 6-250-100; 7-250-100 37 99414487 00 3799415430 02
2-300-100; 3-300-100; 4-300-100; 5-300-100; 6-300-100; 7-300-100 37 99414488 10 37 9941543101
2-350-100; 3-350-100; 4-350-100; 5-350-100; 6-350-100; 7-350-100 3799414489 09 3799415432 00
2-400-100; 3-400-100; 4-400-100; 5-400-100; 6-400-100; 7-400-100 3799414490 05 3799415433 10
2-15-160; 3-15-160; 4-15-160; 5-15-160; 6-15-160; 7-15-160 37 9941449104 3799415434 09
2-20-160; 3-20-160; 4-20-160; 5-20-160; 6-20-160; 7-20-160 3799414492 03 3799415435 08
2-25-160; 3-25-160; 4-25-160; 5-25-160; 6-25-160; 7-25-160 3799414493 02 3799415436 07
2-32-160; 3-32-160; 4-32-160; 5-32-160; 6-32-160; 7-32-160 3799414494 01 3799415437 06
2-40-160; 3-40-160; 4-40-160; 5-40-160; 6-40-160; 7-40-160 37 99414495 00 379941543805
2-50-160; 3-50-160; 4-50-160; 5-50-160; 6-50-160; 7-50-160 37 99414496 10 3799415439 04


Круглые фланцы
2-65-160;
2-80-160;
2-100-160;
2-125-160;
2-150-160;
2-175-160;		 3-65-160;
3-80-160;
3-100-160;
3-125-160;
3-150-160;
3-175-160;		 4-65-160;
4-80-160;
4-100-160;
4-125-160;
4-150-160;
4-175-160;		 5-65-160;
5-80-160;
5-100-160;
5-125-160;
5-150-160;
5-175-160;		 6-65-160;
6-80-160;
6-100-160;
6-125-160;
6-150-160;
6-175-160;		 7-65-160
7-80-160
7-100-160
7-125-160
7-150-160
7-175-160		 3799414497 09
37 99414498 08
3799414499 07
37 99414500 09
379941450108
37 99414502 07		 3799415440 00
379941544110
3799415442 09
3799415443 08
3799415444 07
3799415445 06
Круглые фланцы
2-200-160;
7-200-160		 3-200-160; 4-200-160; 5-200-160; 6-200-160; 3799414503 06 3799415446 05
2-225-160;
7-225-160		 3-225-160; 4-225-160; 5-225-160; 6-225-160; 3799414504 05 3799415447 04
2-250-160;
7-250-160		 3-250-160; 4-250-160; 5-250-160; 6-250-160; 3799414505 04 3799415448 03
2-300-160;
7-300-160		 3-300-160; 4-300-160; 5-300-160; 6-300-160; 3799414506 03 3799415449 02
2-15-200;
7-15-200		 3-15-200; 4-15-200; 5-15-200; 6-15-200; 3799414507 02 3799415450 09
2-20-200;
7-20-200		 3-20-200; 4-20-200; 5-20-200; 6-20-200; 37 99414508 01 3799415451 08
2-25-200;
7-25-200		 3-25-200; 4-25-200; 5-25-200; 6-25-200; 3799414509 00 3799415452 07
2-32-200;
7-32-200		 3-32-200; 4-32-200; 5-32-200; 6-32-200; 3799414510 07 3799415453 06
2-40-200;
7-40-200		 3-40-200; 4-40-200; 5-40-200; 6-40-200; 37 99414511 06 3799415454 05
2-50-200;
7-50-200		 3-50-200; 4-50-200; 5-50-200; 6-50-200; 37 99414512 05 3799415455 04
2-65-200;
7-65-200		 3-65-200; 4-65-200; 5-65-200; 6-65-200; 37 99414513 04 3799415456 03
2-80-200;
7-80-200		 3-80-200; 4-80-200; 5-80-200; 6-80-200; 3799414514 03 3799415457 02


Круглые фланцы
2-100-200; 3-100-200; 4-100-200; 5-100-200; 37 99414515 02; 3799415458 01;
6-100-200; 7-100-200;
2-125-200;
6-125-200;		 3-125-200;
7-125-200		 4-125-200; 5-125-200; 3799414516 01 3799415459 00
2-150-200; 3-150-200; 4-150-200; 5-150-200; 3799414517 00 3799415460 07
6-150-200; 7-150-200
2-175-200; 3-175-200; 4-175-200; 5-175-200; 3799414518 10 3799415461 06
6-175-200; 7-175-200
2-200-200; 3-200-200; 4-200-200; 5-200-200; 3799414519 09 3799415462 05
6-200-200; 7-200-200
2-225-200; 3-225-200; 4-225-200; 5-225-200 3799414520 05 3799415463 04
2-250-200; 3-250-200; 4-250-200; 5-250-200 3799414521 04 3799415464 03
Поковки ОСТ 108.109.01-92 Rambler's Top100 Поковки 25054-81
Косые фланцы Фланцы свободные
